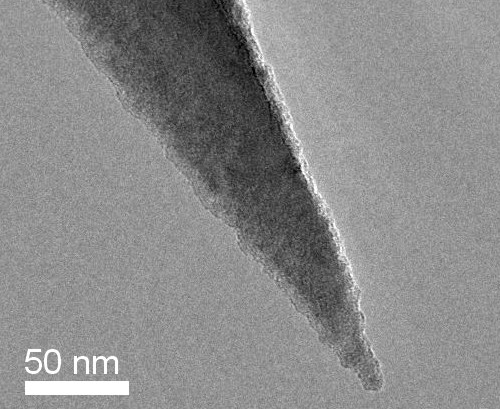

이 새로운 PointProbe^® Plus (PPP)는 뛰어난 다양한 응용성과 호환성으로 이미 입증된 PointProbe^® 시리즈의 팁 선단의 모양을 더욱 완벽한 구조로 설계하여 팁의 반경을 더욱 작게 하였고 팁의 선단의 품질을 더욱 안정화 시킨 제품으로 통상적인 팁의 반경을 기존 PointProbe^® 시리즈의 10 nm 이하를 7 nm 이하로 크게 개선하였고 또한 더욱 개선된 팁의 품질 안정으로 개선된 해상도와 개선된 이미지 재현성을 제공하고 있습니다.
　

인력모드(Attractive mode)또는 동적모드(Dynamic mode)라고도 불려지는 비접촉모드(Non contact mode) 또는 탭핑모드(Tapping^TM mode) 주사 탐침 현미경에서는 포인트 프로브센서 PPP-NCHR(non-contact / high frequency)가 적합합니다. 이 센서는 뛰어난 감도와 빠른 주사능력을 가지며 높은 동작 안정성을 가집니다. 이 센서들은 극히 높은 해상도의 이미지를 얻을 수 있는 SuperSharpSilicon(SSS) 센서 ,거의 수직에 가까운 측벽이 측정가능한 High Aspect Ratio(HAR) 센서 그리고 단단한 물질을 뚫거나 마모 시험을 하는 등 시료와 팁사이에 극히높은 힘을 필요로 하는 용도에 적합한 다이아몬드로 표면 처리를 한 Diamond Coated(DT) 센서와 같은 특별한 형식의 센서로도 공급가능합니다. 센서에 대한 기술 자료는 아래 표와 같습니다.특별한 표면처리(코팅) 가 가능합니다.
다음과 같은 센서에 대한 추가적인 특징이 있습니다. 　
　

반사면을 레이저빔의 반사도를 2.5 Factor 까지 증가시키기 위하여 약 30 nm 두께의 알루미늄으로 코팅을 하였습니다. 이렇게 함으로서 빛이 캔티레버내로 간섭되는 것을 방지하였습니다. 이 코팅은 캔티레버를 조금밖에 밴딩을 시키지 않습니다. 수직 방향으로 휨을 방지를 위한 코팅이 되어 있어 밴딩은 캔티레버 길이의 2% 이내입니다.

PPP-NCHR 프로브의 모양과 특징 • 통상적인 팁의 반경은 10nm이하(SuperSharpSilicon은 통상 2nm이하) • 팁, 캔티레버 홀더가 한덩어리로 되어 있다. • 센서의 주요한 재료는 실리콘 단결정이다. • 전기(정전) 충전을 방지하기 위하여 도핑 농도가 높다. • 화학적으로 불활성이다. • 고감도를 위해 높은 기계적 Q-factor를 갖게 하였다.

더 많은 정보가 필요하면 일반설명 을 보시면 됩니다.

　

PPP-NCHR 기술 자료

NANOSENSORS™ / POINTPROBE^®는 NanoWorld AG 의 등록상표입니다.
